架空绝缘导线

信息来源：河南黄河线缆有限公司发布时间：2016-03-31

一、产品简介

        所谓架空线是相对电缆说的，就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的，之前的配电线路（10kV一下除380V）一般也采用裸导线，但由于市区配电环境复杂，常常发生短路接地及雷击线路的情况，导致供电可靠性降低，所以目前一般10kV以下架空线路都采用绝缘导线（即导线外层包裹绝缘层）。

二、产品标准

        本产品按GB/T12527-2008《额定电压1kV及以下架空绝缘电缆》标准生产。

三、适用范围

        适用于额定电压10KV及以下架空电力线路。

四、使用特性：

（1）额定电压为0.6/1KV、10KV。
（2）电缆敷设温度应不低于0℃。
（3）短路时（最长持续时间不超过5s）电缆的最高温度：聚乙烯绝缘160℃，交联聚乙烯绝缘250℃
（4）电缆导体的长期允许工作温度：聚氯乙烯绝缘应不超过70℃，交联聚乙烯绝缘应不超过90℃。
（5）电缆的允许弯曲半径：电缆的允许弯曲半径应不小于电缆弯曲试验时用圆柱体直径。

五、产品型号：

（1）0.6/1KV系列：JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、16~240mm2。
（2）10KV系列： JKYJ、JKLYJ、JKY、JKLY、JKLYJ/B、JKLYJ/Q、JKLYJ/Q、 10~300mm2。

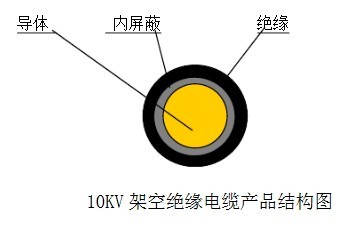

六、产品结构示意图：
