一、产品简介
预分支电缆是在生产主干电缆时按用户设计图纸预制分支线的电缆，是近年来的一项新技术产品。分支线预先制造在主干电缆上，分支线截面大小和分支线长度等是根据设计要求决定。它具有供电安全可靠，绝缘性能好，施工安装方便，配电成本低，适用范围广，品种规格多，安装环境要求低，设计方便，免维护等优点，在国外已普遍使用，是普通电缆和母线槽理想的更新换代产品。它与母线槽对比更具有抗震，防水和耐火的作用，避免了母线槽安装，维护等繁琐现象承蒙各有关建筑设计院，大专院校和安装施工单位等专家的推荐指导下，经国内各类工程实际应用，一次开通成功率达100%，深受用户一直好评。
二、产品标准
本产品按JB/047-2002《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产。
三、适用范围
本产品适用于工频额定电压0.6/1KV及以下配电线路做配送电能之用。
四、使用特性
◇工频额定电压UO/U为0.6/1KV
◇PVC绝缘电缆导体的最高允许工作温度为70℃，XLPE绝缘电缆导体的最高允许工作温度为90℃
◇短路时（最长持续时间不超过5S）PVC电缆导体的最高温度不超过160℃，XLPE电缆导体的最高温 度不超过250℃
◇电缆敷设时环境温度应不低于0℃
◇电缆弯曲半径不小于电缆外径15倍
◇电缆的主干线和分支线符合相应型号规格的单芯电力电缆的要求
◇主干电缆无接头、连续性好，大大减少故障点
◇采用工厂预制方式可大幅度减轻现场施工强度，缩短施工敷设时间
◇缩小敷设占用空间，可与其它管道共同敷设
◇分支部采用密封接头，长期免维护、免保养

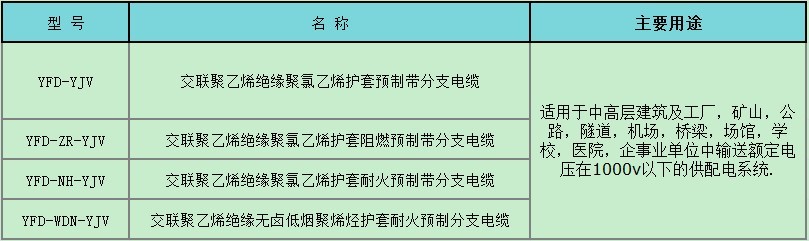

五、预制分支电缆的型号、名称及主要用途

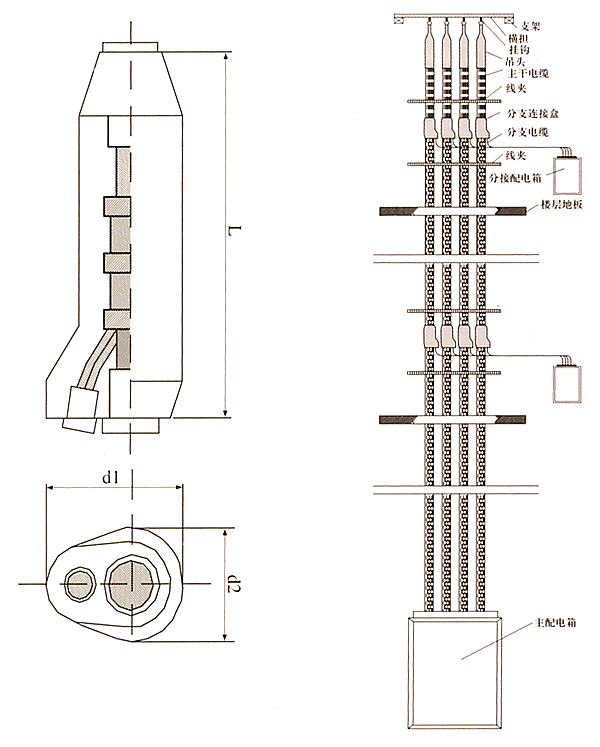

六、分支连接盒结构示意图、安装示意图
七、订货须知
为了设计您需要的分支电缆,请提供下列资料:
1、系统图System figure 垂直主电缆和各分支电缆的长度，分支连接的布置。
2、配电系统Distributing system 单相双线，单相三线，3相3线，3相4线和3相5线。
3、垂直主电缆（XLPE/PVC电缆）电缆型号、单芯或单芯拧绞型、导线尺寸、需用直通连接或不需。
4、分支电缆（XLPE/PVC单芯电缆） 导线尺寸。
5、敷设方法--从地面上拉起或由楼顶拉下。
6、上端支承--用或不用电缆夹装置或悬吊绝缘装置。
7、附件--夹具、托架等。
8、电缆盘具--允许的电缆盘具尺寸和毛重。
9、其它您认为需要的项目。

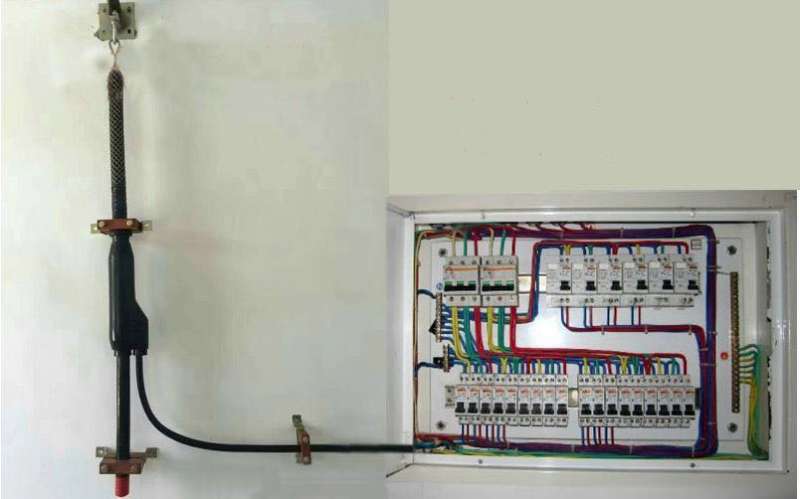

八、敷设施工方法
垂直干线的预制组装方式分支电缆，一般应按以下要领进行敷设：
1、将电缆盘放在放线架上（常电缆盘放在楼下，将电缆提拉上去）；
2、提升用的绳索通过卷绕机与电缆连接；
3、开动卷绕机将电缆提升上去；
4、提升用的电缆网套到达房顶时，将网套挂在事先准备好的吊钩上；
5、对中间部位进行固定；
6、将分支线端头与电流表或断流器相接；
7、进行与横向干线或主干线的连接；
九、施工中的注意事项
预制组装式分支电缆敷设时需注意以下事项：
1、事先确认运送方法（车辆大小，停车场等）；
2、确认预制分支部分是否能安全过贯通孔洞；
3、采取预防措施，防止提升过程中分支部分被贯通孔洞损伤；
4、提升过程中不要对分支施加张力；
5、使用提升用绳索的强度应为电缆重量的四倍以上；
6、事先考虑避雨对策及空盘的处理方法；
7、单芯电缆禁止使用铁质夹具。
