0.6/1kV交联聚乙烯绝缘预分支电缆

信息来源：河南黄河线缆有限公司发布时间：2016-03-31

一、产品简介

为了适应住宅建筑的发展，综合广大电气设计人员提供的宝贵意见，我公司在单芯预制分支电缆的基础上，开发了新一代三相五线的多芯预制分支电缆系列产品，主要应用于多层建筑的照明系统。由于多芯电缆外观大，重量重，制作预制分支电缆时外径更大，这样会造成敷设困难，因此我公司目前生产的最大多芯预制分支电缆限制在400mm²及以下的产品，品种有阻燃、清洁型、耐火型等不同规格。多芯预制分支电缆的主要截面在6mm²～50mm²时，分支线截面为24 mm²、25 mm²时，可多芯预制单芯分支电缆；若分支线截面为35 mm²、50 mm²时，可多芯预制单芯分支电缆；主要截面在70 mm²、240 mm²时，分支截面为4 mm²、50 mm²时，可多芯预制多芯分支电缆，若分支截面大于50 mm²可选用多芯预制单芯分支电缆。主电缆可双芯，三芯，四芯和五芯，分支线也可分为双芯，三芯，四芯，五芯等随意组合。多芯预制分支电缆的截流量与多芯电缆一样，安装方式与多芯电缆相似。

二、产品标准

        本产品按JB/047-2002《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产。

三、适用范围

        本产品适用于工频额定电压0.6/1KV及以下配电线路做配送电能之用。

四、使用特性

    ◇工频额定电压UO/U为0.6/1KV
    ◇PVC绝缘电缆导体的最高允许工作温度为70℃，XLPE绝缘电缆导体的最高允许工作温度为90℃
    ◇短路时（最长持续时间不超过5S）PVC电缆导体的最高温度不超过160℃，XLPE电缆导体的最高温度不超过250℃
    ◇电缆敷设时环境温度应不低于0℃
    ◇电缆弯曲半径不小于电缆外径15倍
    ◇电缆的主干线和分支线符合相应型号规格的单芯电力电缆的要求
    ◇主干电缆无接头、连续性好，大大减少故障点
    ◇采用工厂预制方式可大幅度减轻现场施工强度，缩短施工敷设时间
    ◇缩小敷设占用空间，可与其它管道共同敷设
    ◇分支部采用密封接头，长期免维护、免保养

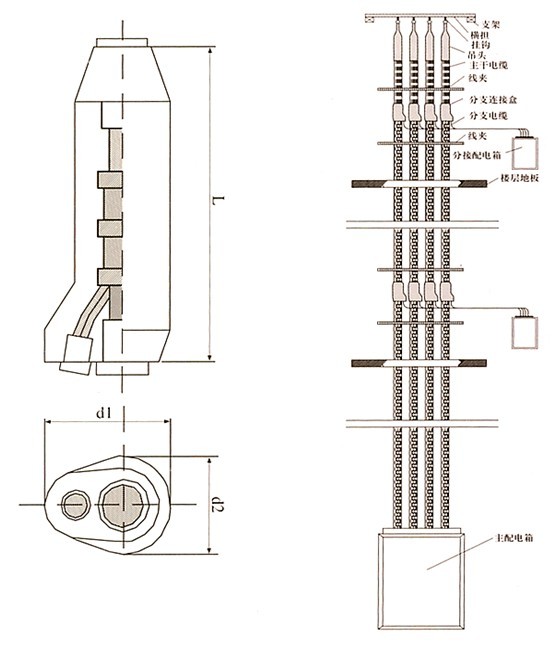

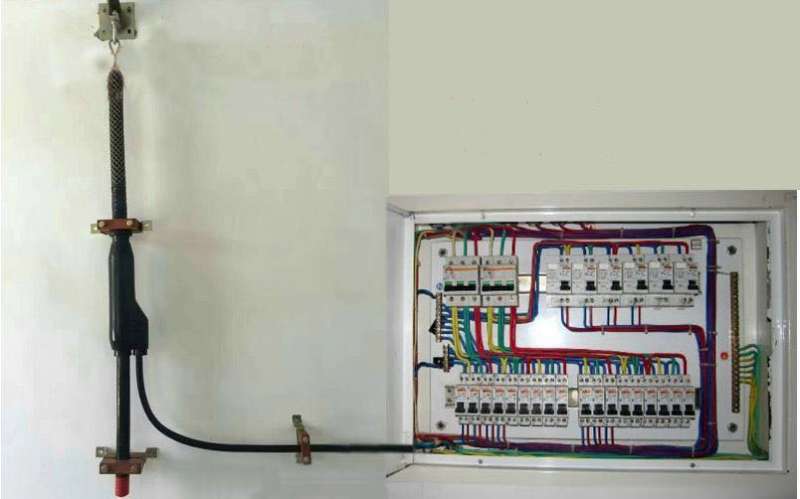

五、分支连接盒结构示意图、安装示意图

六、订货须知

为了设计您需要的分支电缆,请提供下列资料:

    1、系统图System figure 垂直主电缆和各分支电缆的长度，分支连接的布置。
    2、配电系统Distributing system 单相双线，单相三线，3相3线，3相4线和3相5线。
    3、垂直主电缆（XLPE/PVC电缆）电缆型号、单芯或单芯拧绞型、导线尺寸、需用直通连接或不需。
    4、分支电缆（XLPE/PVC单芯电缆）导线尺寸。
    5、敷设方法--从地面上拉起或由楼顶拉下。
    6、上端支承--用或不用电缆夹装置或悬吊绝缘装置。
    7、附件--夹具、托架等。
    8、电缆盘具--允许的电缆盘具尺寸和毛重。
    9、其它您认为需要的项目。

七、敷设施工方法

垂直干线的预制组装方式分支电缆，一般应按以下要领进行敷设：

    1、将电缆盘放在放线架上（常电缆盘放在楼下，将电缆提拉上去）；
    2、提升用的绳索通过卷绕机与电缆连接；
    3、开动卷绕机将电缆提升上去；
    4、提升用的电缆网套到达房顶时，将网套挂在事先准备好的吊钩上；
    5、对中间部位进行固定；
    6、将分支线端头与电流表或断流器相接；
    7、进行与横向干线或主干线的连接；

八、施工中的注意事项

预制组装式分支电缆敷设时需注意以下事项：

    1、事先确认运送方法（车辆大小，停车场等）；
    2、确认预制分支部分是否能安全过贯通孔洞；
    3、采取预防措施，防止提升过程中分支部分被贯通孔洞损伤；
    4、提升过程中不要对分支施加张力；
    5、使用提升用绳索的强度应为电缆重量的四倍以上；
    6、事先考虑避雨对策及空盘的处理方法；
    7、单芯电缆禁止使用铁质夹具。
