6～35kV 交联聚乙烯绝缘电力电缆

信息来源：河南黄河线缆有限公司发布时间：2016-03-31

一、产品简介

          交联聚乙烯绝缘电力电缆是采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为三维网状结构,由热塑性的聚乙烯变成热固性的交联聚乙烯,从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。
交联聚乙烯绝缘电力电缆导体的允许长期最高温为900℃，且具有重量轻、结构简单、使用方便、耐化学腐蚀和敷设不受落差限制等优点。

二、产品标准

           本产品按GB/T12706-2008《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

三、适用范围

           本产品适用于工频额定电压3.6/6kv～26/35kv输配电线路作配送电能子用。

四、使用特性

        ◇工频额定电压UO/U为3.6/6KV～26/35kV；
        ◇电缆导体的最高允许工作温度为90℃；
        ◇短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃；
        ◇电缆敷设时环境温度应不低于0℃；
        ◇单芯电缆允许弯曲半径为20（D+d）±5%；
        ◇多芯电缆允许弯曲半径为15（D+d）±5%

五、电缆额定电压的选择

        电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kV表示：
        U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
        U－电缆设计用的导体间的额定工频电压；
        Um－设备可承受的“最高系统电压”的最大值。

        三相系统用电缆的U0值推荐如下表：

        A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离;
        B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h, 但在任何情况下，最长不超过8h每年接地故障总持续时间不超过125h；
        C类系统──不属于A类、B类的系统。

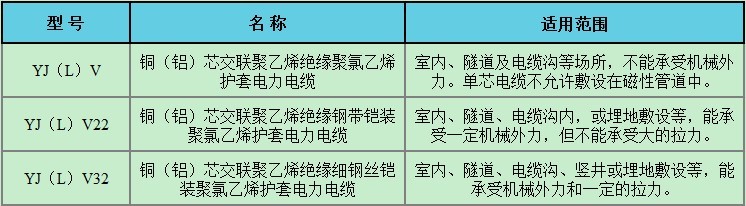

六、电缆的型号、名称及使用范围

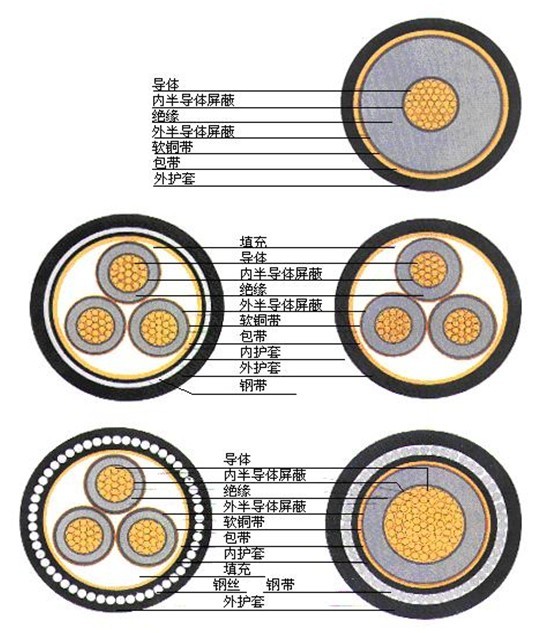

七、产品结构示意图

八、电缆敷设运行条件

        1、电缆导体的长期最高允许工作温度：90℃
        2、周围环境温度：40℃
        3、土壤温度：20℃
       4、土壤热阻系数：1.0V.m/W
       5、埋设深度：0.8m
